Case Study: Thi công mạng & điện nhà xưởng 40 000 m²

Thi công mạng và điện nhà xưởng 1000m2

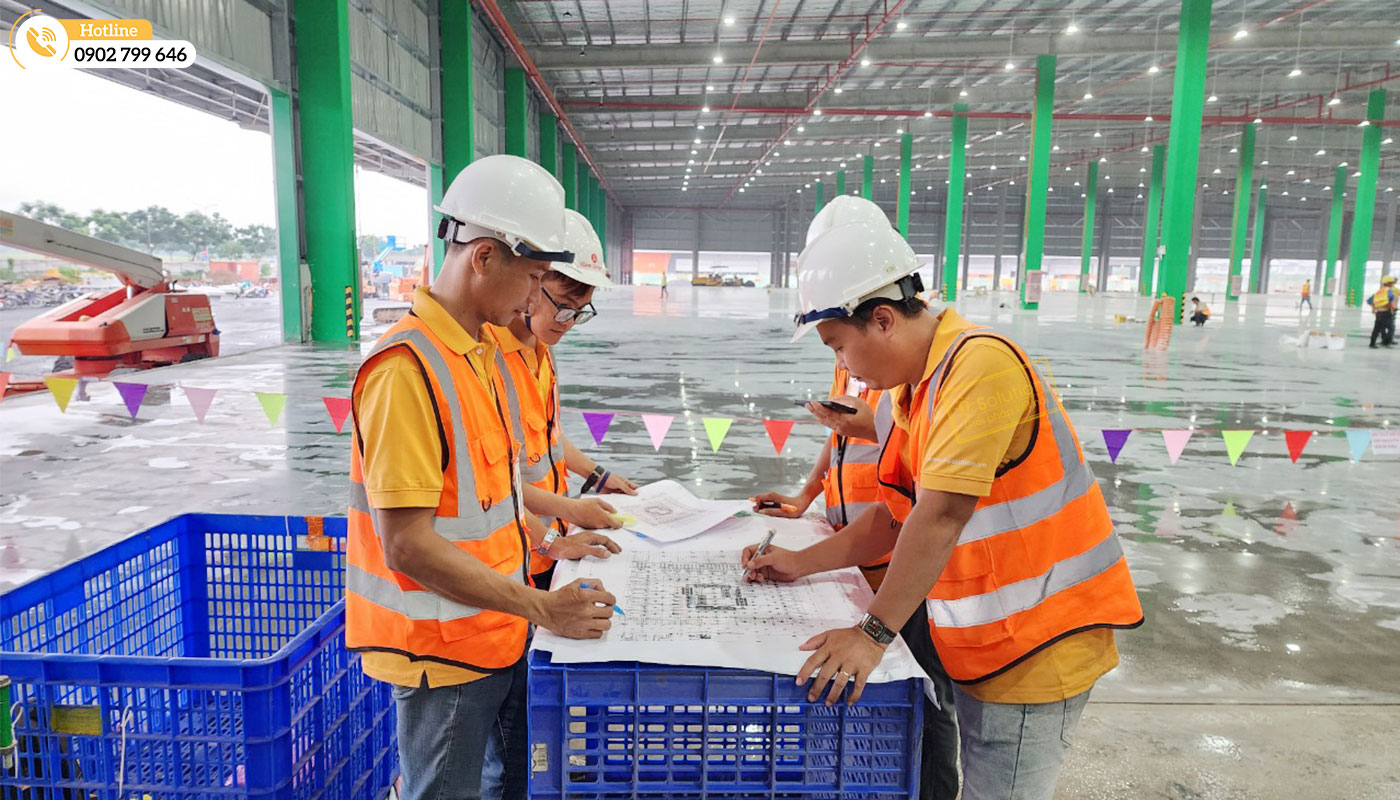

Mặt bằng nhà xưởng 40 000 m² sau khi hoàn thiện hệ thống mạng & điện.

1. Thông tin dự án

Diện tích 40 000 m²
Thiết bị kết nối +1200 camera quan sát + 60 camera AI + 70 điểm Wi‑Fi
Số điểm LAN 400 port LAN Cat6 + 2 backbone quang OM3 + 11 tủ nhánh
Thời gian thi công 45 ngày

2. Yêu cầu từ khách hàng

  • Băng thông nội bộ 10 Gbps cho dây chuyền sản xuất thông minh.
  • Camera AI phát hiện lỗi sản phẩm real‑time < 0,2 s.
  • Phủ sóng Wi‑Fi toàn xưởng, chịu tải 300 worker thiết bị di động.
  • Hệ thống điện & mạng tách biệt, đạt chuẩn an toàn cháy nổ IP54.

3. Giải pháp iSolution triển khai

Dựa trên tiêu chuẩn thi công mạng LAN của iSolution:

3.1 Hạ tầng cáp & switch

  • Backbone quang OM3 10 Gbps giữa tủ rack trung tâm & 2 tủ phụ.
  • Cáp Cat5e cho toàn bộ hệ thống Camera và CAT6 cho toàn hệ thống máy vận hành IoT, máy tính và Wifi.
  • Switch layer‑3 10G, PoE+ 60 port, dự phòng 30 % cổng mở rộng.

3.2 Hệ thống camera

  • Hơn 1200 camera, 60 camera 4K AI phân tích lỗi bề mặt sản phẩm.
  • Server GPU NVIDIA chạy thuật toán YOLOv8, lưu trữ NAS 100 TB.

3.3 Hệ thống Wi‑Fi

  • Triển khai 70 Access Point Wi‑Fi.
  • Controller phân vùng SSID cho khách, nhân viên, IoT.

3.4 Hệ thống điện & PDU

  • Cáp điện Cadivi 10 mm², đi ống thép luồn dây, máng cáp đi riêng.
  • Tủ phân phối MCCB Schneider, báo pha mất cân bằng.

4. Quy trình thi công

  1. Khảo sát & đánh dấu tuyến cáp (ngày 5).
  2. Thi công cáp quang & backbone (ngày 20‑25).
  3. Đấu nối switch, camera, AP, cấu hình VLAN (ngày 3‑5).
  4. Kiểm thử tải, chạy stress‑test, tinh chỉnh AI model (ngày 5).
  5. Bàn giao, training đội Kỹ thuật nhà máy (ngày 5).

5. Kết quả sau 3 tháng vận hành

  • Độ trễ truyền dữ liệu camera < 5 ms, AI inference 0,18 s/frame.
  • Wi‑Fi đo thực tế >1,0 Gbps tại 80 % khu vực xưởng.

6. Chi phí dự án

Tổng chi phí vật tư + nhân công: 5 tỷ VNĐ (đã bao gồm switch 10G, camera, server GPU, AP Wi‑Fi). Chi tiết báo giá xem tại thi công mạng LAN tại TPHCM.
