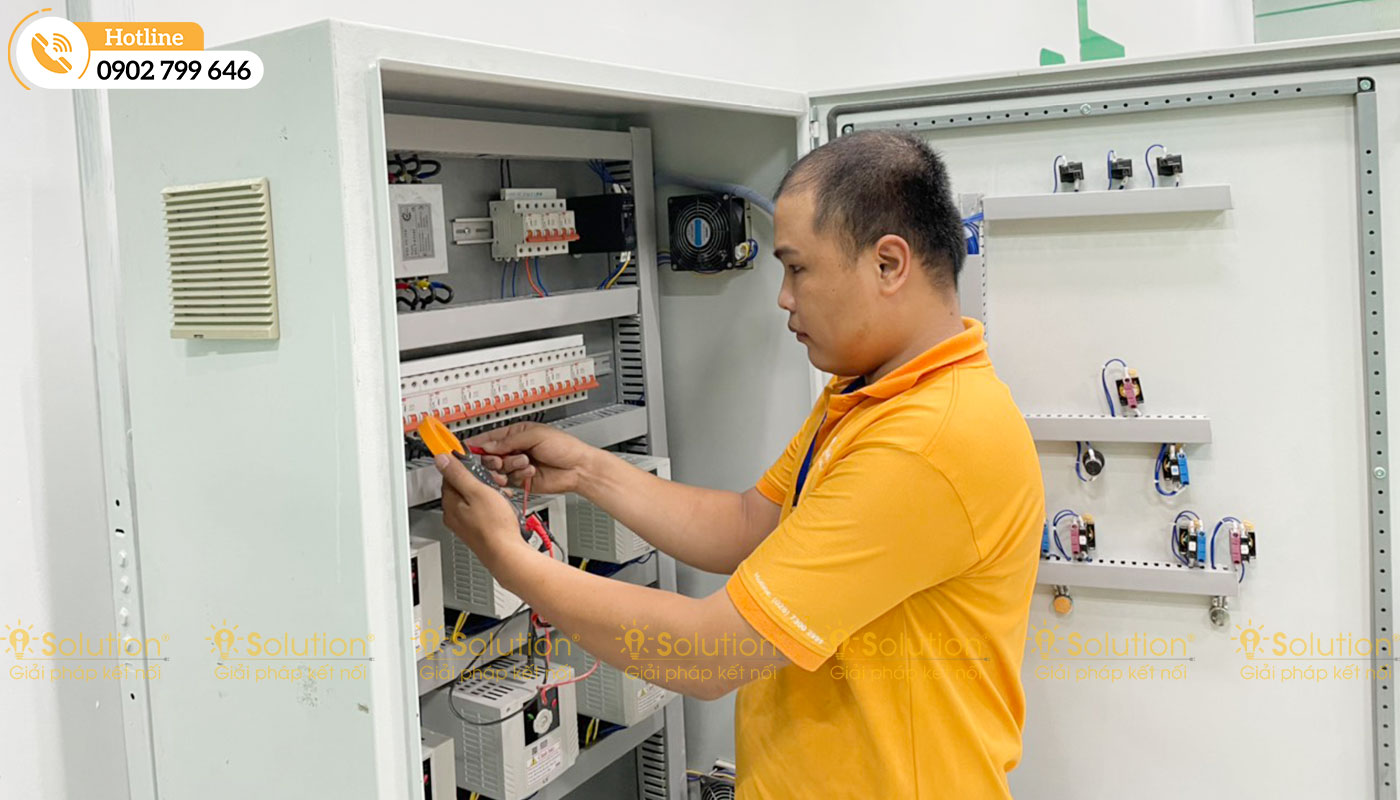

Case Study: Thi công tủ điện công nghiệp nhà xưởng 2 000 m²

1. Thông tin dự án

2. Mục tiêu & thách thức

• Thay tủ MSB cũ không ngắt tải khi chạm dòng.
• Môi trường bụi gỗ & nhiệt độ 40 °C – yêu cầu IP54 + quạt lọc.
• Không dừng dây chuyền CNC trong giờ làm.

3. Giải pháp thi công điện nhà xưởng

Dựa trên tiêu chuẩn thi công điện nhà xưởng của iSolution:

1. Thiết kế sơ đồ single‑line, lựa chọn MCCB Schneider 3P 800 A.
2. Gia công tủ MSB thép 2 mm sơn tĩnh điện RAL7035.
3. Cài đặt ATS 400 A – chuyển đổi lưới/GEN trong 0,5 s.
4. Đi cáp Cadivi CXV 4×120 + E70, máng cáp kín, cách nguồn nhiệt 500 mm.
5. Đo điện trở nối đất 2,3 Ω, đạt QCVN 2025.

4. Quy trình thi công 5 ngày

• Ngày 1‑2: Gia công tủ & test FAT tại xưởng iSolution.
• Ngày 3: Vận chuyển, đặt tủ, đi máng cáp.
• Ngày 4: Cáp lực, đấu MCCB, cài ATS – giữ tải bằng GEN dự phòng.
• Ngày 5: Kiểm tra IR, test đoản mạch, bàn giao + training an toàn điện.

5. Kết quả & lợi ích

• Chạm dòng < 0,04 s, không ngắt toàn hệ thống.
• Nhiệt độ tủ giảm 8 °C nhờ quạt lọc + đường gió cưỡng bức.
• Không có downtime, dây chuyền CNC chạy liên tục.

6. Chi phí dự án

Tổng chi phí tủ MSB + DB, cáp lực & nhân công: 420 triệu VNĐ. Xem bảng giá thiết kế hệ thống điện để biết chi tiết.
